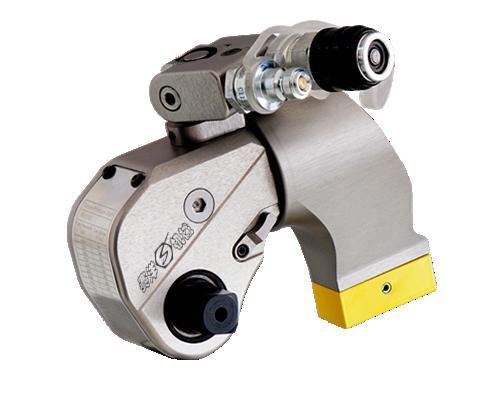

SYB-A系列方轴驱动液压扭矩扳手

特点:

     全封闭整体机身结构,零部件不外漏,安全性能好,且可杜绝灰尘杂物进入,保护零部件不受损伤,并可保证良好润滑,延长适用寿命;

     反作用支撑臂360°范围微调,容易找到反作用支撑点,满足 现场各种复杂情况,而且这种支撑方式使螺栓不受弯曲力,可拆装薄型螺母和薄型螺栓头螺栓;

     360°×180°旋转快速接头可使液压软管从任何方向引入,适应任何使用空间;

     输出力矩精度3%;

     零部件高度集成,可靠性高;

     一台扳手可选配多种套筒,拆装多种规格的螺栓;

     驱动轴平推式换向,松紧螺栓转换只需直接推动驱动轴即可;

     关键部件安全系数高,安全可靠,经久耐用;

     外形美观,无论内在质量和外观都完全可与发达国家进口同类产品媲美。

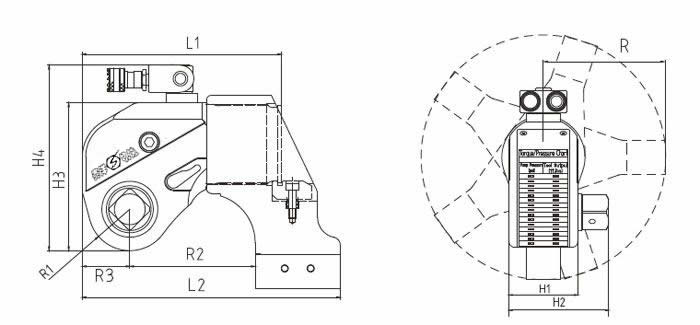

技术参数及相关尺寸:

    用户可参照下表并结合《螺栓预紧力矩值推荐表》选型;如有问题请与我公司技术人员联系,电话:0717-8619651







型号 SYB-A02 SYB-A05 SYB-A10 SYB-A20 SYB-A40 SYB-A60 SYB-A80 SYB-A100
输出力矩范围(Nm) 200-2100 450-4760 900-9968 1800-19870 3500-39620 5500-58960 7500-79480 9500-96400
输出力矩精度 3% 3% 3% 3% 3% 3% 3% 3%
重量(KG) 3.5 5.5 11.2 19.6 32.1 48.8 69.4 85.2
L1(mm) 152 155 212 258 298 442 552 638
L2(mm) 215 229 298 396 445 525 656 754
H1(mm) 48 66 91 117 136 143 153 181
H2(mm) 73 93 135 165 186 215 251 302
H3(mm) 101 124 163 213 235 274 316 363
H4(mm) 132 173 211 269 291 322 386 447
R(mm) 93 125 147 185 230 251 260 282
R1(mm) 26 32 46 56 63 75 90 102
R2(mm) 132 128 187 226 252 390 470 538
R3(mm) 28 36 46 58 65 77 90 102
输出轴方榫 3/4" 1" 1 1/2" 2 1/2" 2 1/2" 2 1/2" 3" 3"

 说明:1,表中数据为本公司通用产品数据,如用户有特殊要求,我们可根据用户要求进行专门设计;

        2,我们保留由于产品改进对表中数据修改的权利。
